DALI stmievač LED pásikov CCT, RGB, RGBW Sunricher 4x8A

Podrobný popis

DALI stmievač LED pásikov CCT, RGB, RGBW Sunricher SR-2304BEA je zariadenie slúžiace k regulácii intenzity a mixovania farieb osvetlenia LED pásikmi v aplikáciách Smart Home domácnosti alebo priemyslovej automatizácie. PWM DALI LED stmievač podporuje verziu DALI (DT6). Výhodou je tiež možnosť ovládať DALI stmievač pre LED pásiky Sunricher pomocou PUSH-DIM tlačidlového stmievača. V tomto režime sa upravuje intenzita všetkých kanálov súčasne. DALI LED stmievač SR-2304BEA môžete využiť pre tieto scenáre zapojenia:

• RGBW - 4x 8A - 8A na kanál (možnosť pripojenia a ovládania 1x RGBW LED pásiku)
• RGB - 3x 8A - 8A na kanál (možnosť pripojenia a ovládania 1x RGB LED pásiku)
• CCT - 2x (2x 8A) - 8A na kanál (možnosť pripojenia a ovládania až pre 2x CCT LED pásikov)
• DIM - 4x (1x 8A) - 8A na kanál (možnosť pripojenia a ovládania až pre 4x LED bielych alebo farebných pásikov)

DALI stmievač na LED pásiky CCT, RGB, RGBW ponúka modulárne využitie a vzajomnú kompatibilitu so všetkými DALI systémami, čo umožňuje vytvoriť zložité konfigurácie s rôznymi scénami. Pridávame ďalšie charakteristické funkcie jednotky SR-2304BEA:

• Maximálna záťaž DALI stmievača pre LED pásiky je 4x8A pri 12V - 384W, pri 24V - 768W (pre vyšší príkon osvetlenia je potrebné využiť LED zosilňovače signálu)
• Určený na montáž na DIN lištu TS-35/7,5 alebo 15
• Využíva protokol DALI DT6
• Možnosť zapojenia do PUSH-DIM zbernice pre tlačidlové vypínače
• Efekt pozvoľného rozsvietenia a zhasnutia osvetlenia
• Pamäť na poslednú nastavenú hodnotu pri výpadku prúdu
• Plynulá zmena farieb alebo jasu osvetlenia

Napájať DALI stmievač LED pásikov Sunricher SR-2304BEA je možné pomocou LED zdroja. Odporúčame vybrané zdroje pre PWM (Pulse Width Modulation) stmievanie, ktoré sú takmer bez rušivých zvukových prejavov.

DALI stmievač LED pásikov CCT, RGB, RGBW Sunricher SR-2304BEA je sofistikovanou jednotkou pre ovládanie osvetlenia. Spoločnosť Sunricher je rešpektovaným svetovým výrobcom inteligentných osvetlovacích riešení. Táto spoločnosť je známa technickou kvalitou a inovatívnymi produktami, ktoré spĺňajú najvyššie štandardy bezpečnosti, účinnosti a dizajnu.

Montáž

Konfigurácia je možná pomocou zbernice DALI MASTER alebo manuálne pomocou tlačidiel kedy sa všetky údaje zobrazujú na displej. Pre programovanie regulácie osvetlenia DALI sú potrebné odborné znalosti. Pre pripojenie prívodných aj odchádzajúcich káblov je pripravená skrutkovacia svorkovnica. Univerzálny DALI stmievač LED pásikov SR-2304BEA odporúčame profesionálom v odbore.

Vlastnosti

• Stabilný a spoľahlivý DALI stmievač CCT, RGB, RGBW LED pásikov
• Napájacie napätie: DC 12V-36V
• Záťaž LED prijímača: 4x8A
• Prevádzková teplota 0 - 40 ° C pri vlhkosti 8 - 80%
• Certifikácia: CE, TUV, ROHS, DALI
• Kompatibilný s DALI štandardami IEC 62386-102, IEC 62386-207

Použitie

• PWM DALI stmievač LED pásikov
• PWM DALI regulácia LED pásikov

Technický výkres

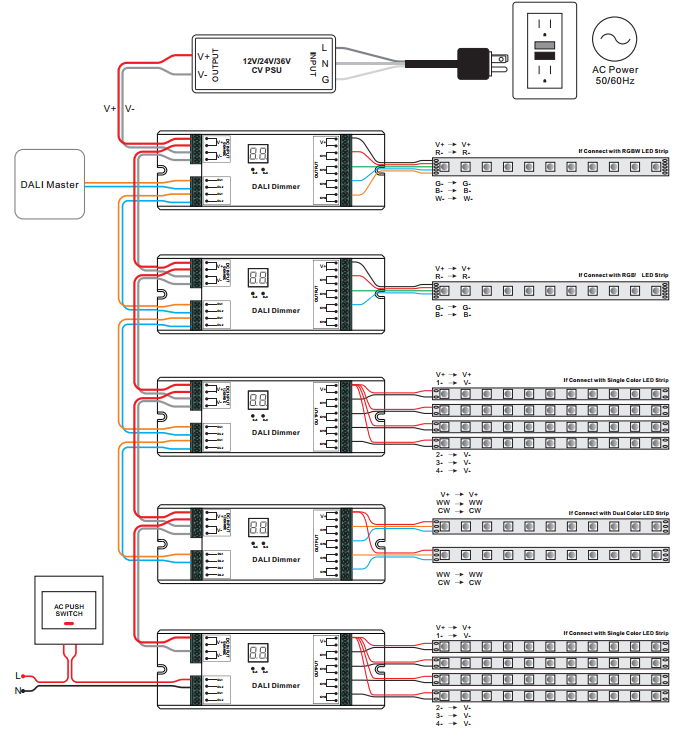

Schéma zapojenia
