DMX stmievač pre LED pásiky 4x5A

Podrobný popis

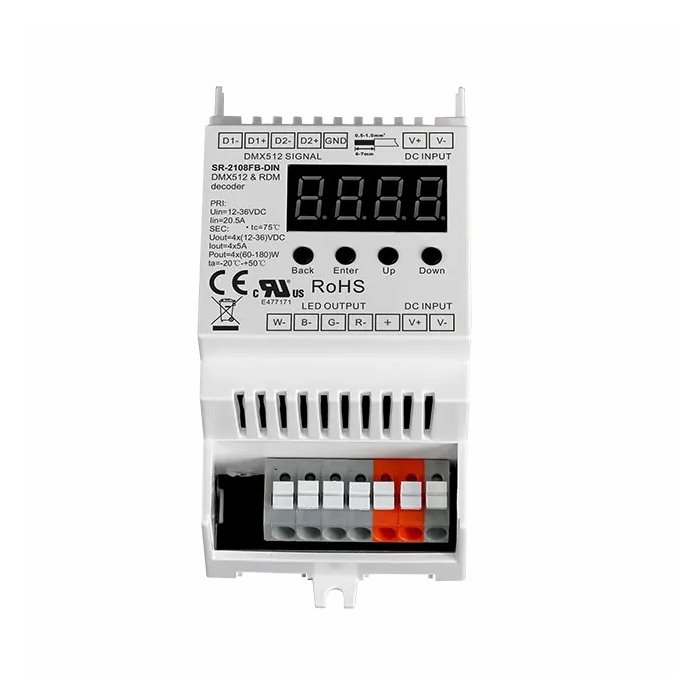

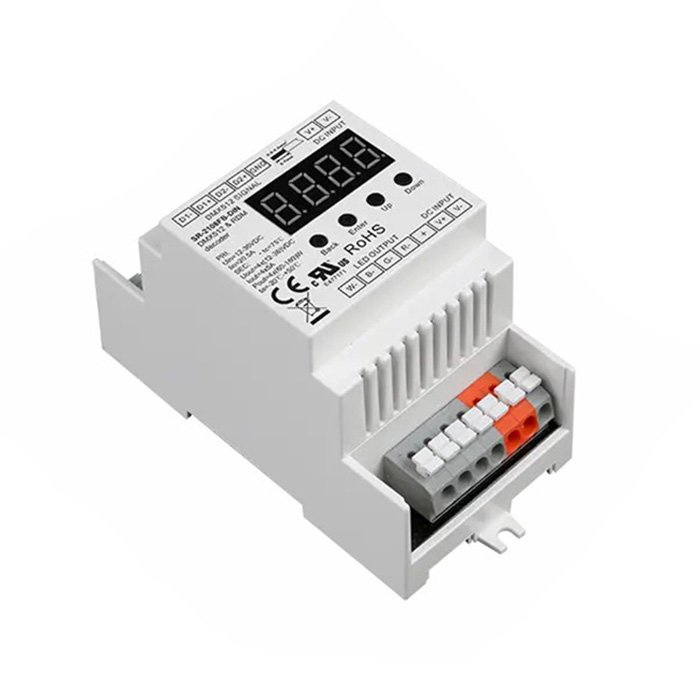

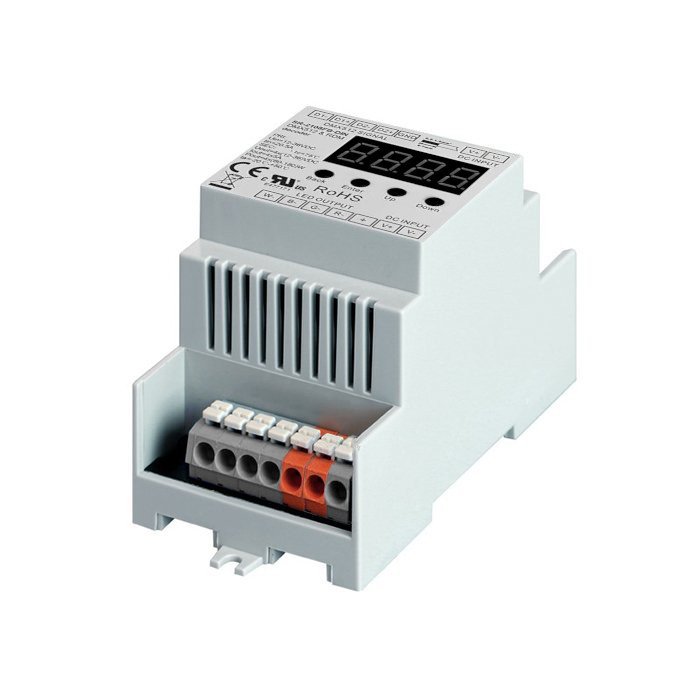

DMX ovládač pre LED pásiky CCT, RGB, RGBW, Sunricher SR-2108FB-DIN je zariadenie slúžiace na reguláciu intenzity a mixovanie farieb osvetlenia LED pásikmi v aplikáciách scénického osvetlenia DMX (Digital Multiplex). PWM DMX LED stmievač podporuje verziu DMX512 s funkciou RDM (Remote Device Management).

Výhodou je tiež možnosť ovládať DMX stmievač pre LED pásiky Sunricher pomocou PUSH-DIM tlačidlového spínača. V tomto režime sa upravuje intenzita všetkých kanálov súčasne. DMX LED stmievač SR-2108FB-DIN je možné využiť pre tieto scenáre zapojenia:

• RGBW - 4x 5A - 5A na kanál (možnosť pripojenia a ovládania 1x RGBW LED pásiky)
• RGB - 3x 5A - 5A na kanál (možnosť pripojenia a ovládania 1x RGB LED pásiky)
• CCT - 2x (2x 5A) - 5A na kanál (možnosť pripojenia a ovládania 2x CCT LED pásiky)

DMX stmievač na LED pásiky CCT, RGB, RGBW ponúka modulárne využitie a vzájomnú kompatibilitu so všetkými DMX systémami, čo umožňuje vytvoriť zložité konfigurácie osvetlenia s rôznymi scénami. Pridávame ďalšie charakteristické funkcie jednotky SR-2108FB-DIN:

• Maximálna záťaž DMX stmievača pre LED pásiky je 5x 5A pri 12V - 300W, pri 24V - 600W (pre vyšší príkon osvetlenia je potrebné využiť LED zosilňovače signálu
• Podporovaný protokol DMX512
• RDM funkcia - pre obojsmernú komunikáciu a lepšiu konfiguráciu vrátane monitorovania jednotky
• Výstupné rozlišenie PWM signálu (8 bitov alebo 16 bitov) - predvolené nastavenie 16 bit
• Možnosť nastavenia frekvencie PWM signálu 500hz-30kHz - 10 prednastavených úrovní
• Nastaviteľná hodnota krivky stmievania paprsku GAMMA 0,1-9,9 s možnosťou voľby medzi logaritmickým a lineárnym stmievaním
• Pamäť na poslednú nastavenú hodnotu pri výpadku prúdu

Napájat DMX stmievač pre LED pásiky Sunricher SR-2108FB-DIN je možné pomocou LED zdroja. Odporúčame vybrané zdroje pre PWM (Pulse Width Modulation) stmievanie, ktoré sú takmer bez rušivých zvukových prejavov.

DMX stmievač LED pásikov CCT, RGB, RGBW Sunricher SR-2108FB-DIN je sofistikovanou PROFI jednotkou pre ovládanie osvetlenia. Spoločnosť Sunricher je rešpektovaným svetovým výrobcom inteligentných osvetlovacích riešení. Táto spoločnosť je známa technickou kvalitou a inovatívnymi produktami, ktoré spĺňajú najvyššie štandardy bezpečnosti, účinnosti a dizajnu.

Montáž

Konfigurácia je možná skrz DMX zbernicu alebo manuálne pomocou tlačidiel, kedy sa všetky údaje zobrazujú na displej. Pre programovanie regulácie osvetlenia DMX sú potrebné odborné znalosti. Pre pripojenie prívodných i odchádzajúcich káblov je pripravená skrutkovacia svorkovnica. Univerzálny DMX stmievač LED pásikov SR-2108FB-DIN odporúčame profesionálom v odbore.

Vlastnosti

• Stabilný a spoľahlivý DMX stmievač CCT, RGB, RGBW LED pásikov
• Napájacie napätie: 12 - 36 VDC
• Záťaž LED prijímača: 5x 5A
• Prevádzková teplota: 0 - 40°C pri vlhkosti 8 - 80%
• Certifikácia: CR, TUV, ROHS, DMX
• Kompatibilný so štandardami DMX(1990), DMX512-A, RDM v1.0 (E1.20 - 2006 ESTA Standart)

Použitie

• DMX stmievač LED pásikov
• DMX regulácia LED pásikov

Technický výkres

Schéma zapojenia
