ZigBee stmievač pásikov CCT, RGB, RGBW, RGBWW Sunricher 5x4A

Podrobný popis

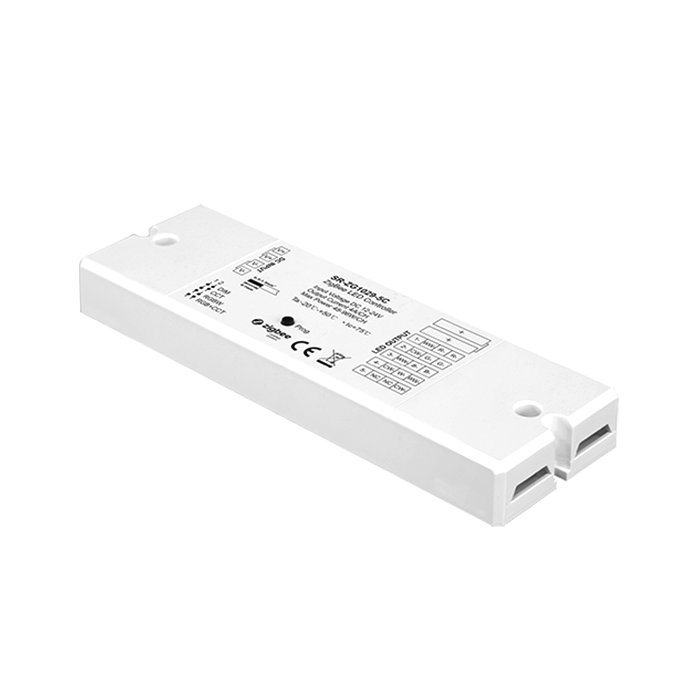

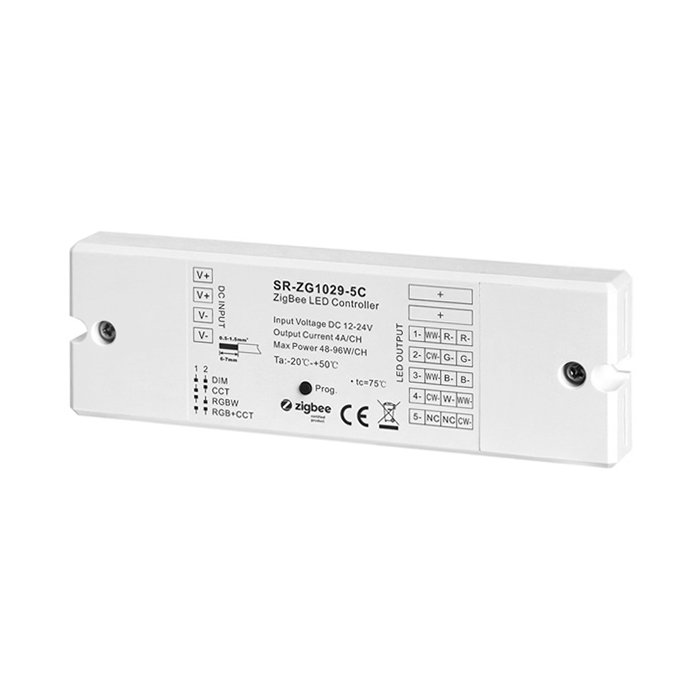

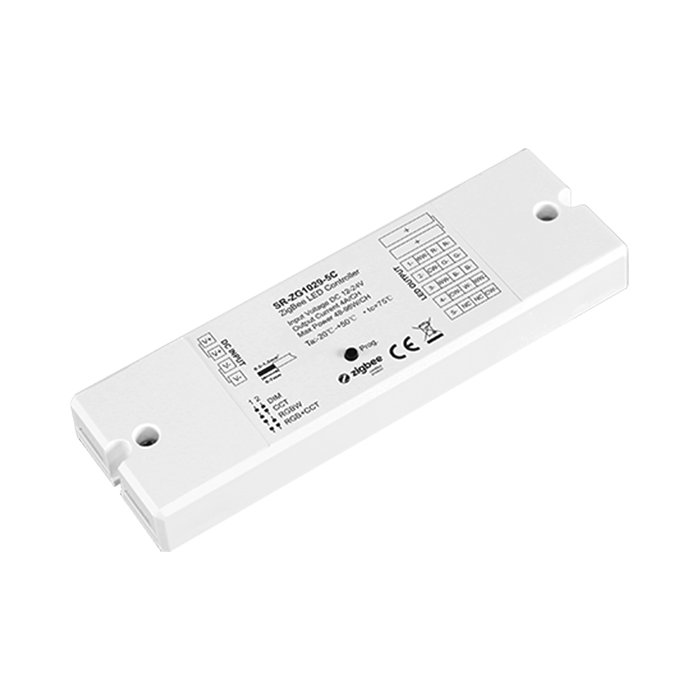

ZigBee stmievač LED pásikov CCT, RGB, RGBW a RGBWW Sunricher SR-ZG1029-5C je zariadenie slúžiace k regulácii jasu a farieb osvetlenia LED pásikmi v aplikáciách Smart Home domácnosti. Zigbee LED stmievač podporuje verziu ZigBee 3.0., preto dosah jednotky je v závislosti na prostredí až 75m. Napárovaná a zapojená jednotka k ZigBee bráne zároveň funguje ako opakovač / zosilovač ZigBee signálu. Výhodou je tiež možnosť ovládať ZigBee stmievač pre LED pásiky Sunricher pomocou PUSH-DIM tlačidlového stmievača. Zigbee LED stmievač môžete využiť pre tieto scenáre zapojenia:

• RGBWW - 5x 4A - 4A na kanál (možnosť pripojenia a ovládania 1x RGBWW LED pásiku)
• RGBW - 4x 4A - 4A na kanál (možnosť pripojenia a ovládania 1x RGBW LED pásiku)
• RGB - 3x 4A - 4A na kanál (možnosť pripojenia a ovládania 1x RGB LED pásiku)
• CCT - 2x (2x 4A) - 4A na kanál (možnosť pripojenia a ovládania až pre 2x CCT LED pásikov)
• DIM - 1x 4A - 4A na kanál (možnosť pripojenia a ovládania až pre 5x LED bielych alebo farebných pásikov)

Zigbee stmievač na LED pásiky CCT, RGB, RGBW, RGBWW ponúka modulárne využitie a vzájomnú kompatibilitu s celou radou Smart Home systémov. Pridávame ďalšie charakteristické funkcie jednotky SR-ZG1029-5C:

• Maximálna záťaž ZIGBEE stmievača pre LED pásiky je 5x4A pri 12V - 240W, pri 24V - 480W (pre vyšší príkon osvetlenia je potrebné využiť LED zosilňovače signálu).
• Na jeden Zigbee stmievač 12V alebo 24V môžete napárovať až 30 diaľkových ovládačov. Párovanie stmievača a prijímača je veľmi jednoduché a nevyžaduje odborné znalosti
• Využíva protokol Zigbee 3.0.
• Efekt pozvoľného rozsvietenia a zhasnutia osvetlenia
• Pamäť na poslednú nastavenú hodnotu pri výpadku prúdu
• Plynulá zmena farieb alebo jasu osvetlenia

Napájať ZigBee stmievač LED pásikov Sunricher SR-ZG1029-5C je možné pomocou LED zdroja. Odporúčame vybrané zdroje pre PWM (Pulse Width Modulation) stmievanie, ktoré sú takmer bez rušivých zvukových prejavov.

Prijímač Zigbee signálu - stmievač LED pásikov Sunricher SR-ZG1029-5C je sofistikovanou jednotkou pre ovládanie osvetlenia. Spoločnosť Sunricher je rešpektovaným svetovým výrobcom inteligentných osvetlovacích riešení. Táto spoločnosť je známa technickou kvalitou a inovatívnymi produktami, ktoré spĺňajú najvyššie štandardy bezpečnosti, účinnosti a dizajnu.

Montáž

Párovanie ovládača a Zigbee brány alebo ovládača je intuitívne. Postup párovania nájdete v priložených manuáloch. Pre pripojenie prívodných a odchádzajúcich káblov je pripravená skrutkovacia svorkovnica.

Vlastnosti

• Stabilný a spoľahlivý Zigbee stmievač LED pásikov s dosahom až 75m
• Napájacie napätie: DC 12V - 36V
• Záťaž LED prijímača: 1x 4A
• Prevádzková teplota: 0 - 40°C pri vlhkosti 8 - 80%
• Certifikácia: CE, TUV, ROHS. Zigbee

Použitie

• Pre stmievanie CCT, RGB, RGBW, RGBWW LED pásikov pomocou ZigBee protokolu

Popis svorek

Schéma zapojenie
