Podrobný popis

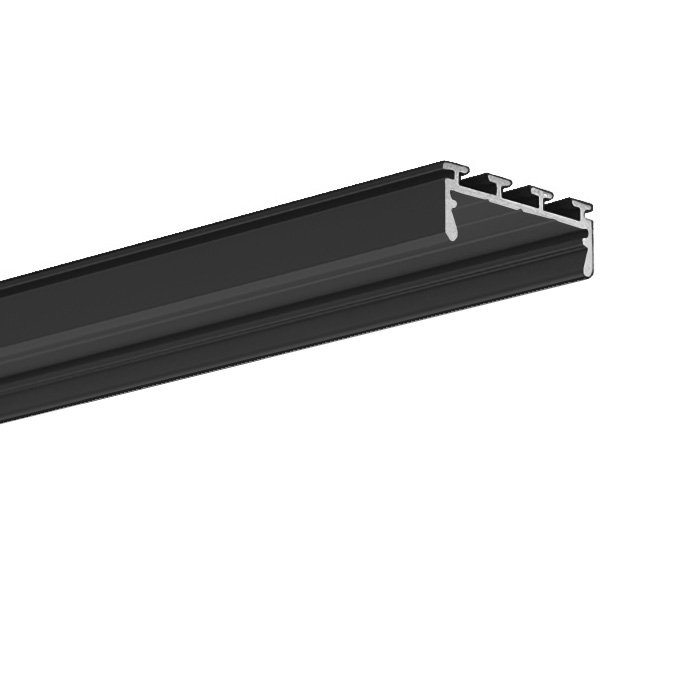

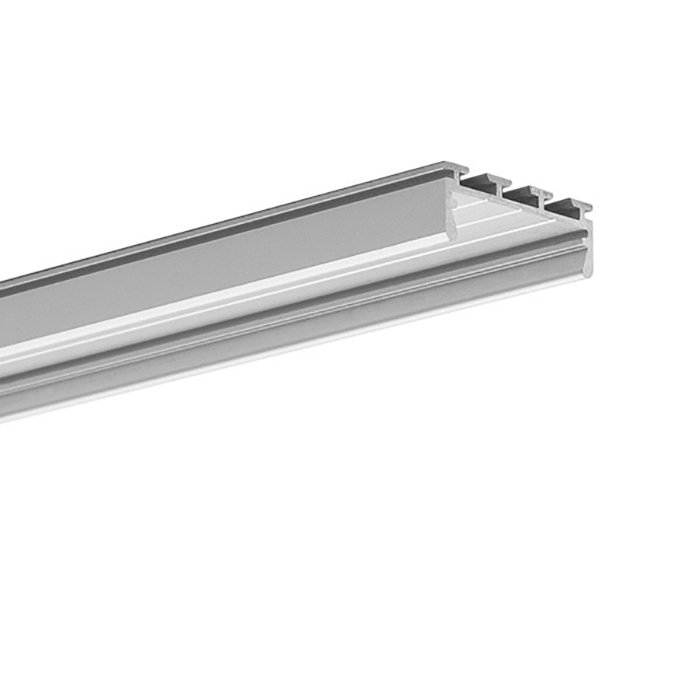

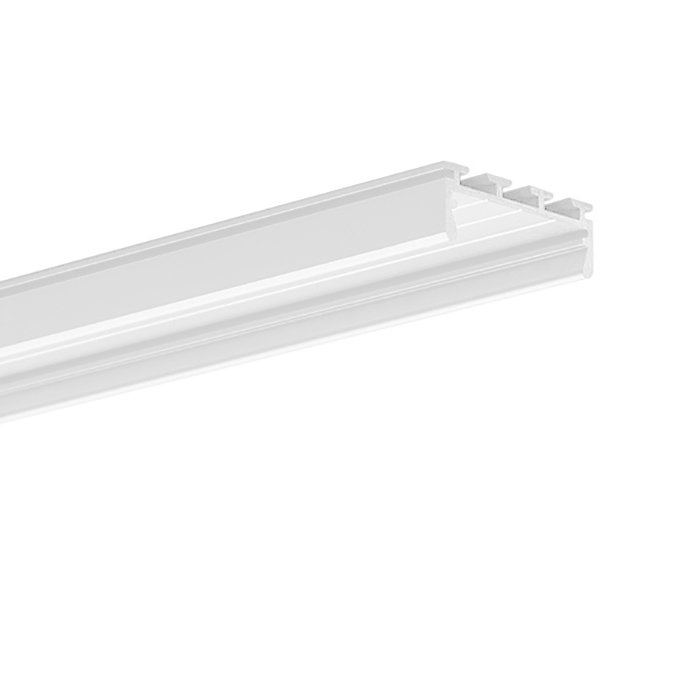

LED profil KLUŚ GIZA je hliníkovým výrobkom najvyššej kvality s továrenskou výrobou v EÚ. Pri návrhu a vývoji LED profilu dbali technickí dizajnéri spoločnosti KLUŚ, aby jeho funkčnosť, továrenské spracovanie a produktový dizajn tvoril harmonický celok. Modularita využitia produktu a súvisiaceho príslušenstva na účely výroby osvetlenia je na úplne mimoriadnej úrovni. Preto LED profil GIZA môžete využiť na výrobu viacerých účelov typov svietidiel. Uvedieme niekoľko príkladov:

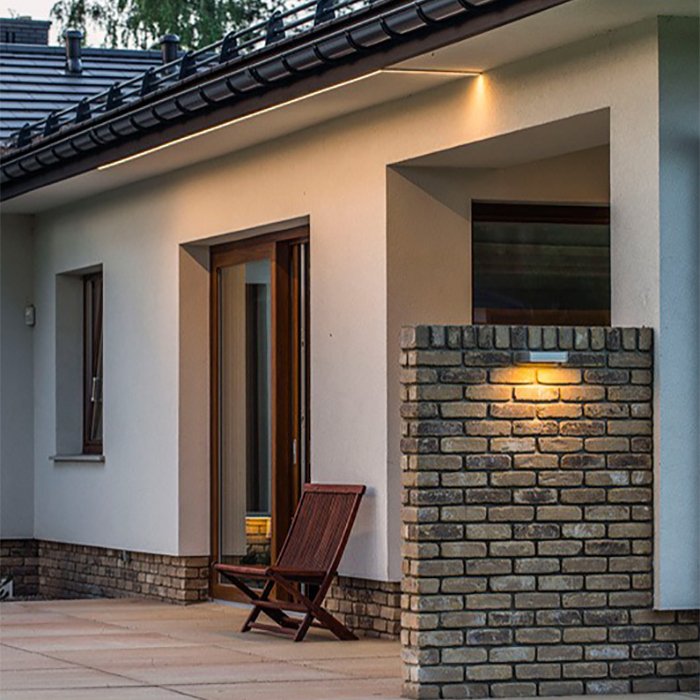

- Prisadená montáž k povrchu v horizontálnom alebo vertikálnom smere svietenia | Pomocou montážneho príslušenstva.

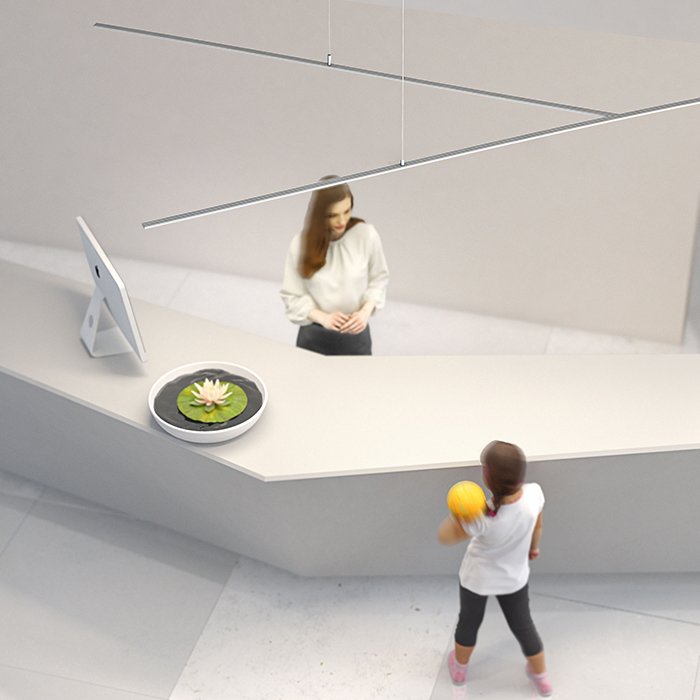

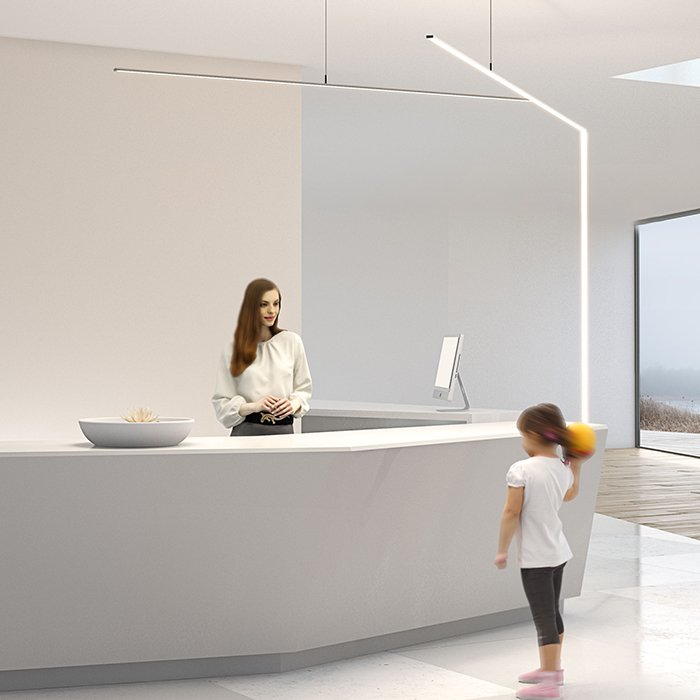

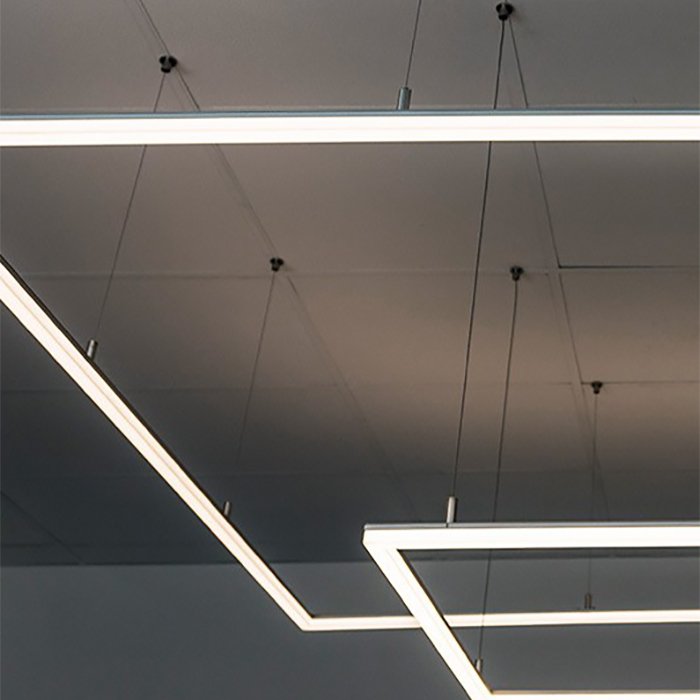

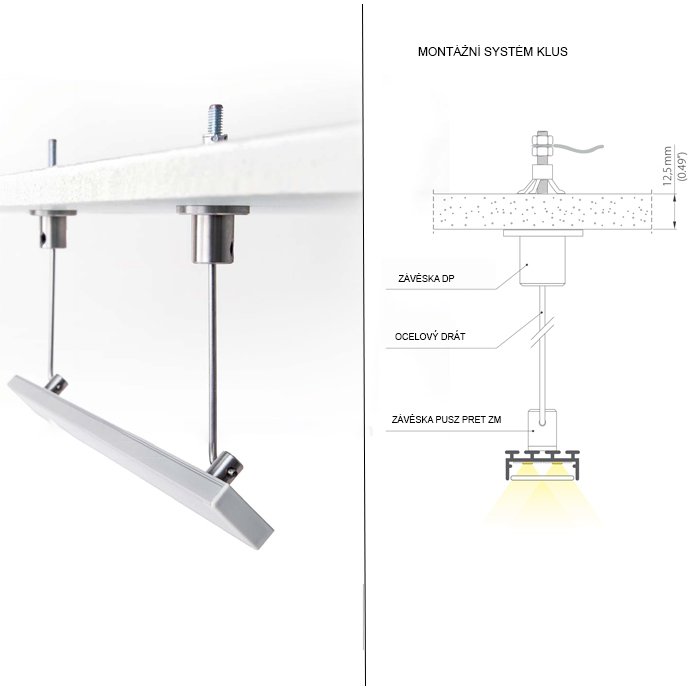

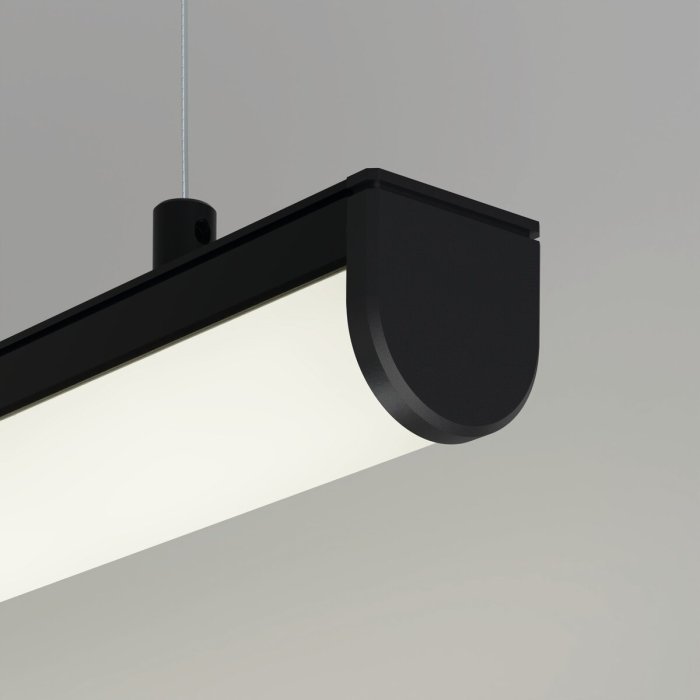

- Zvesenie zo stropu | Pomocou závesných systémov.

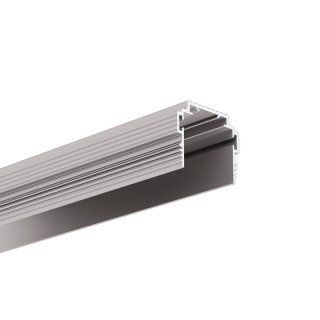

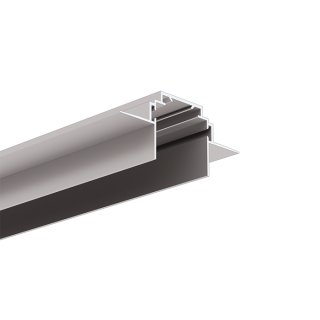

- Vstavanie do sadrokartónu. | Pomocou montážnych ALU profilov.
Architektom, dizajnérom a individuálnym investorom umožňuje LED profil GIZA zostavenie svietidiel minimalistického vzhľadu. Pridávame tiež niekoľko dôležitých technických riešení profilu GIZA:

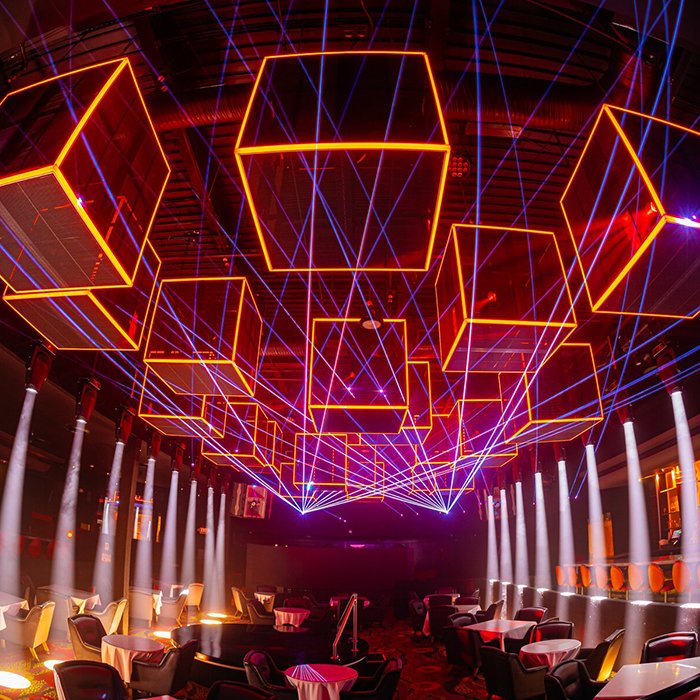

- ZM - "malý zámok" s možnosťou montáže, úchytky, závesného prvku alebo spojky LED profilu na výrobu líniových svietidiel a polygonálnych tvarov osvetlenia.
- Mimoriadna modularita použitia a široká ponuka príslušenstva na výrobu osvetlenia.
- Kompaktné rozmery + nízka výška.
- LED profil je kompatibilný s viacerými difúzormi. Výber difúzora významne ovplyvní dizajn produktu.
Profil LED osvetlenia umožňuje osadenie dvomi LED pásikmi s maximálnou šírkou 11mm. V závislosti od návrhu a tvaru svietidla v priestore slúži LED profil na účely doplnkového alebo dekoratívneho osvetlenia. Pokiaľ hľadáte spôsob ako inštalovať alebo vyrobiť osvetlenie LED pásika, hliníkový profil GIZA je ideálnou voľbou. A to ako z pohľadu chladenia LED pásika tak aj estetického vzhľadu.
Súčasťou dodania produktu je iba hliníkový profil GIZA. LED difúzor, koncovky a ďalšie montážne príslušenstvo nájdete v . Modularitu a širokú ponuku kvalitného montážneho príslušenstva KLUŚ ocenia najmä konštruktéri svietidiel, montážne firmy a odborní nadšenci.

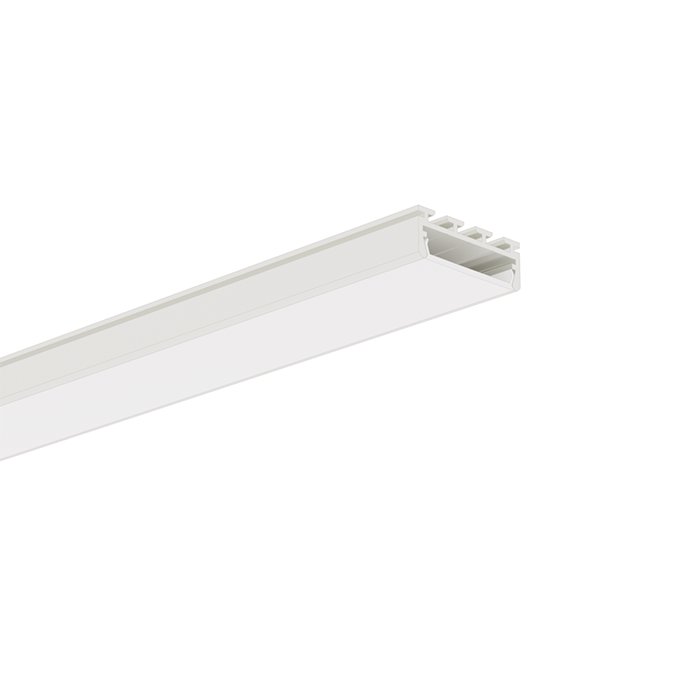

Hliníkový profil na LED pásik KLUŚ GIZA je dostupný vo variantoch:
Povrchová úprava / farba:
- Strieborná - (anodizovaná - eloxovaná)

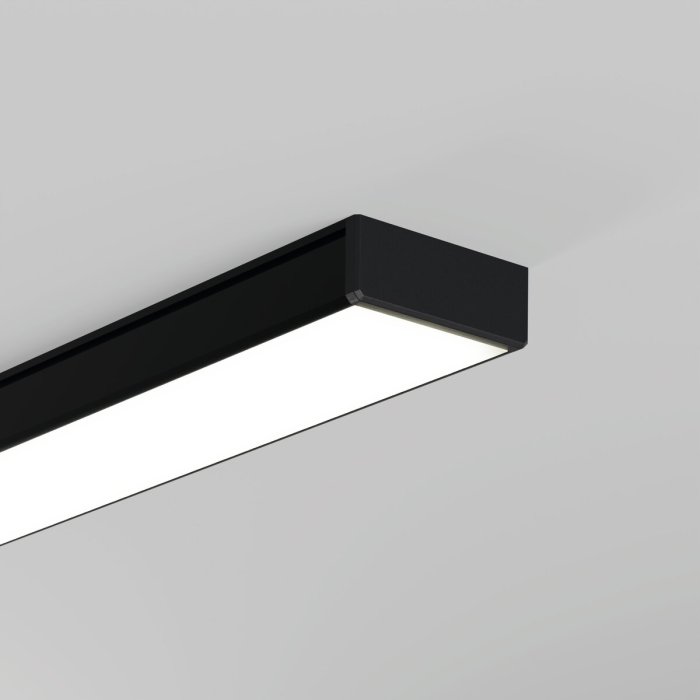

- Čierna - (anodizovaná - eloxovaná)
- Biela - (lakovaná)
Dĺžka / rozmer:
- 1000 mm (± 1%)
- 2005 mm (± 1%)
- 3010 mm (± 1%)
Montáž
Výroba svietidiel pomocou LED profilu GIZA vyžaduje zručnosť a potrebné vybavenie. Priložené montážne video predstavuje doporušený spôsob montáže do kazetového stropu typu ARMSTRONG. Pridávame tiež ďalšie informácie k inštalácii a výrobe svietidiel:
- Pre polygonálne tvary osvetlenia využite uhlové alebo rovné spojky.

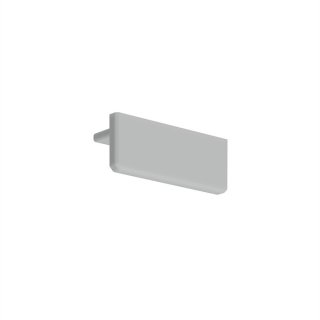

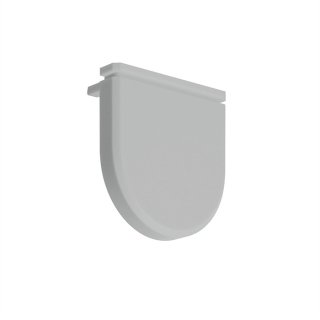

- Záslepky sa na LED profil nasadzujú zo strany. LED difúzor sa do profilu vtlačí z čelnej strany.
- Využite širokú ponuku komponentov na výrobu rôznych typov svietidiel.
- Kompletný sortiment montážneho príslušenstva nájdete v .
Vlastnosti
- LED profil GIZA
- Rozmery lišty pre 2x LED pásik o šírke max. 11mm
- Voliteľné dĺžky 1m, 2m a 3m
- Hliníkový LED profil je vhodný na osadenie LED pásikom do 24W príkonu na 1 bežný meter. Ide o odporúčanie, ktoré sa môže v závislosti od podmienok použitia LED profilu líšiť
- Pre súvislú svetelnú líniu bez viditeľného bodovania diód LED pásika odporúčame >180LED/1 bežný meter, alebo COB LED pásika.
- Možnosť utesnenia až do IP20 | IP67 pri použití vhodných komponentov
- CE | ROHS

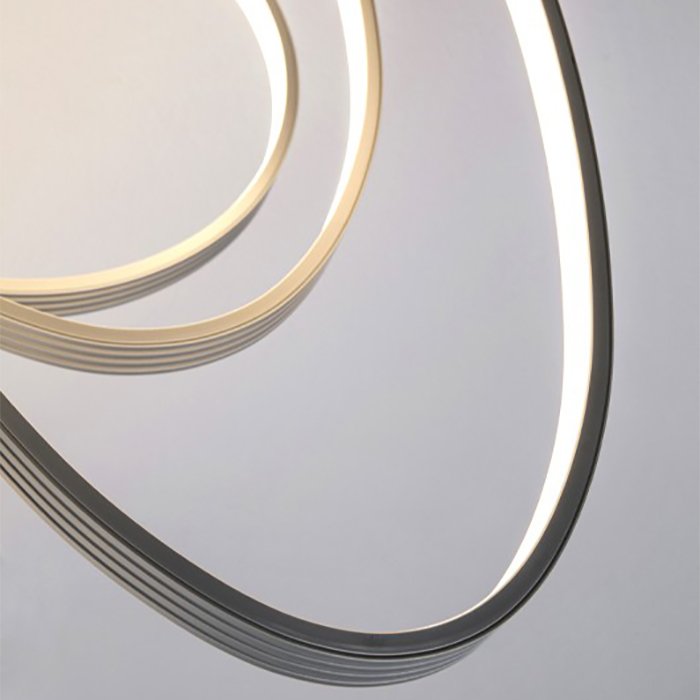

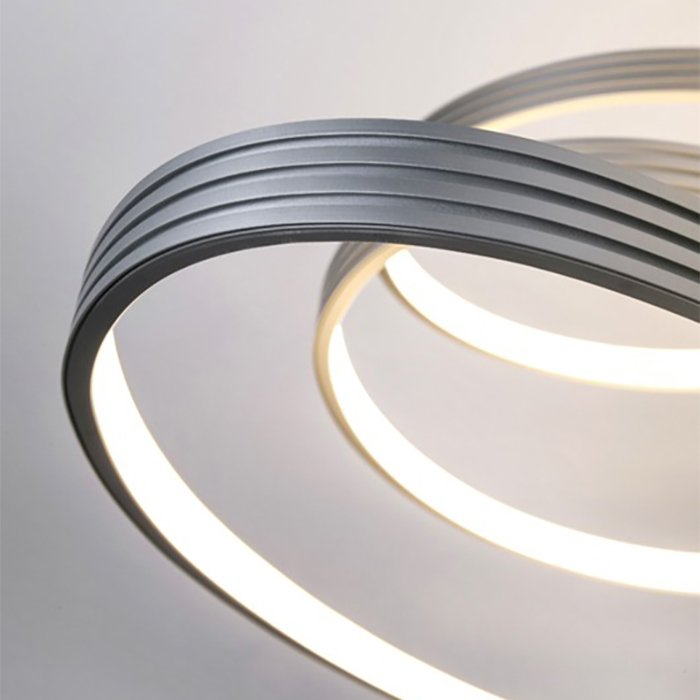

Možností ohnutia a prehnutia LED profilu:
Všetko o možnosti ohýbania profilu sa dočítate v článku.
- Minimálny vnútorný polomer s difúzorom vo vnútri ohybu 200mm.
- Minimálny vonkajší polomer s difúzorom mimo ohybu 200mm.
Použitie

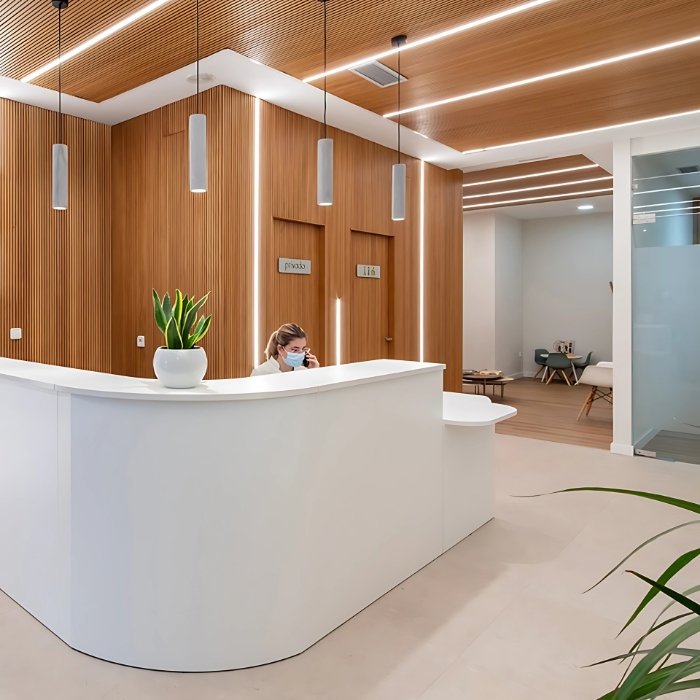

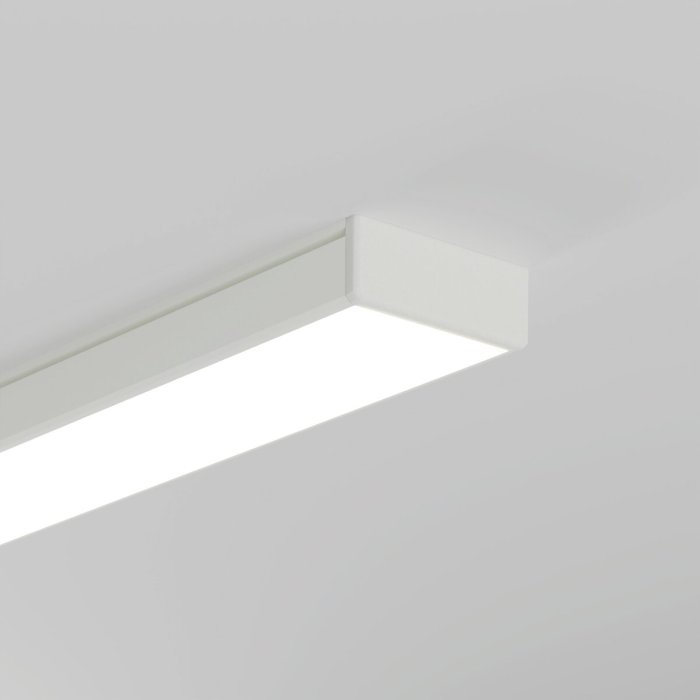

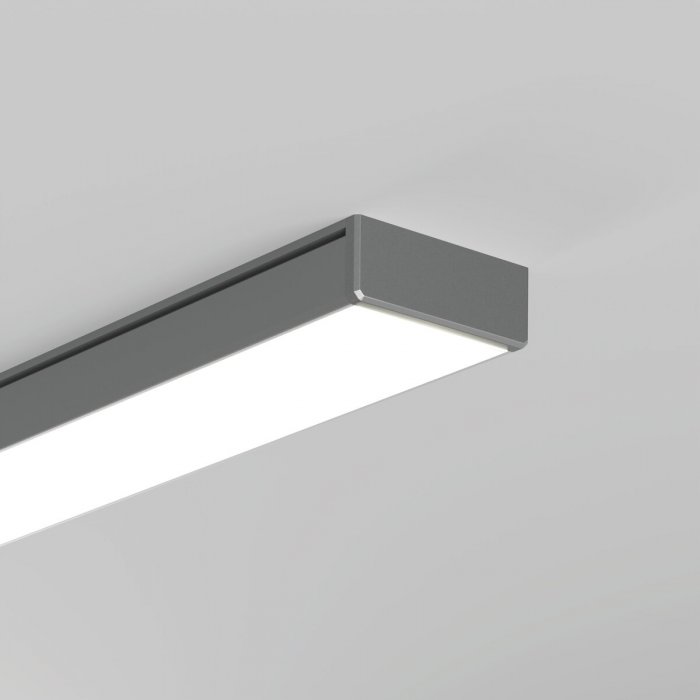

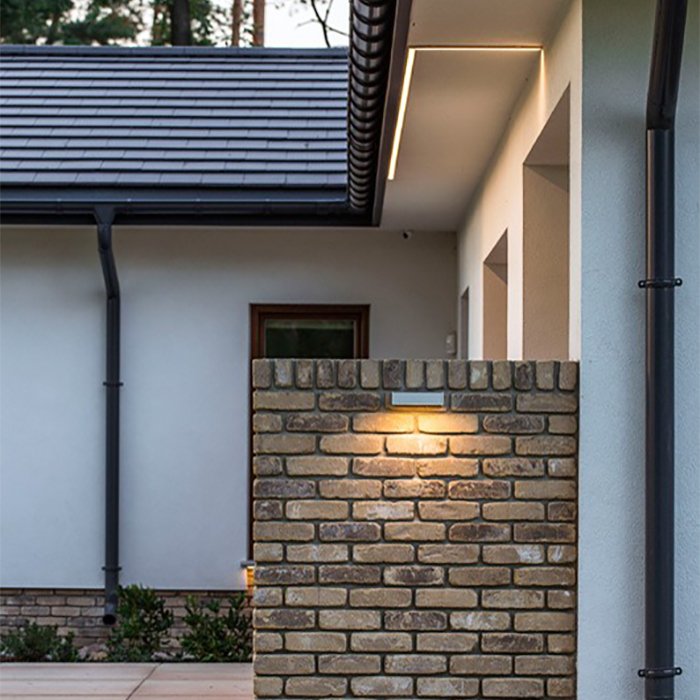

- Prisadené lineárne LED svietidlo

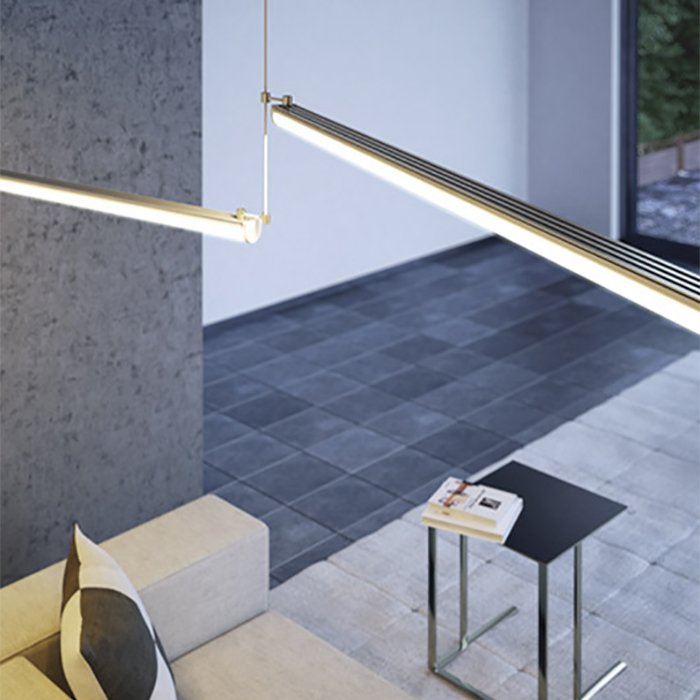

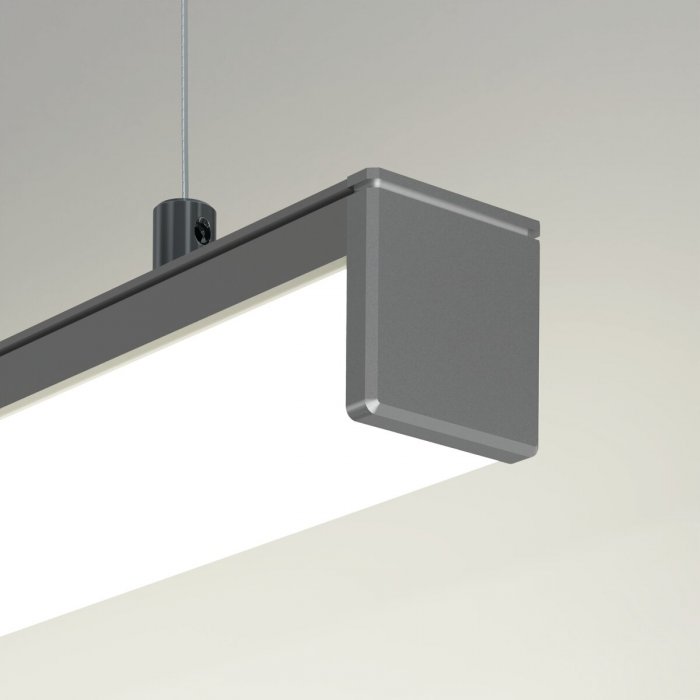

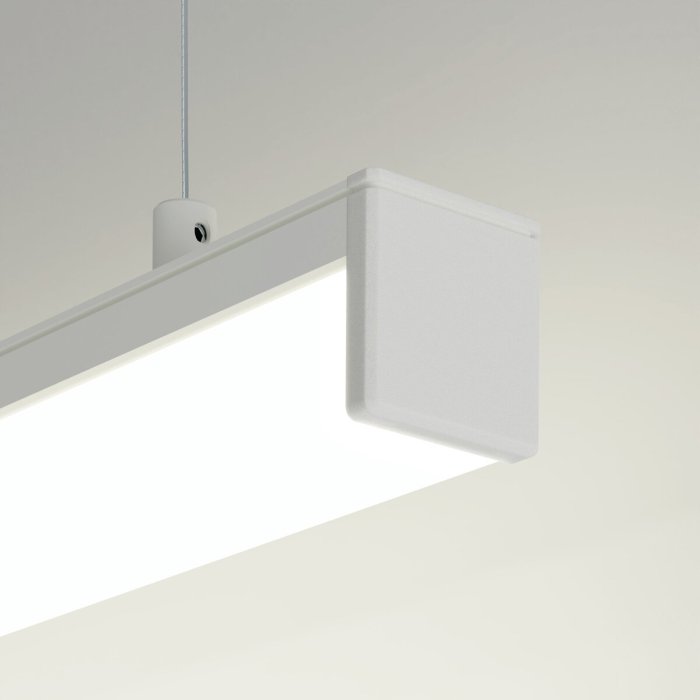

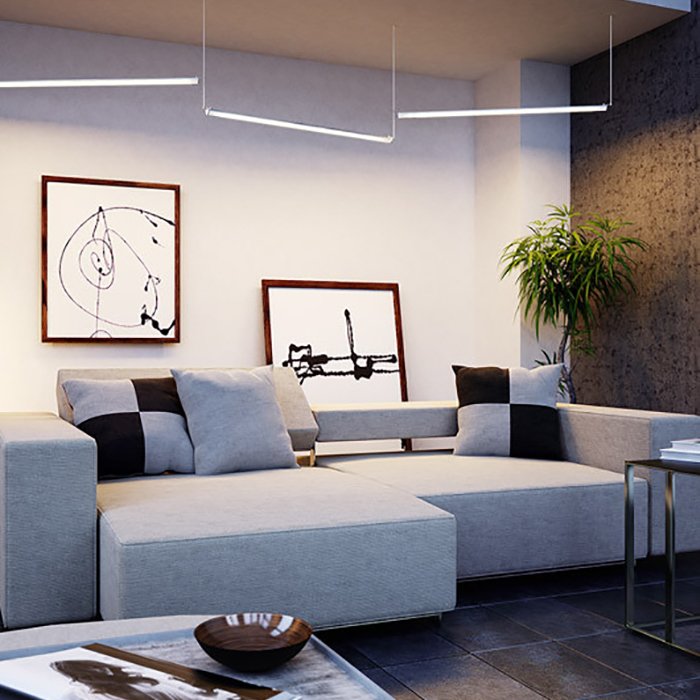

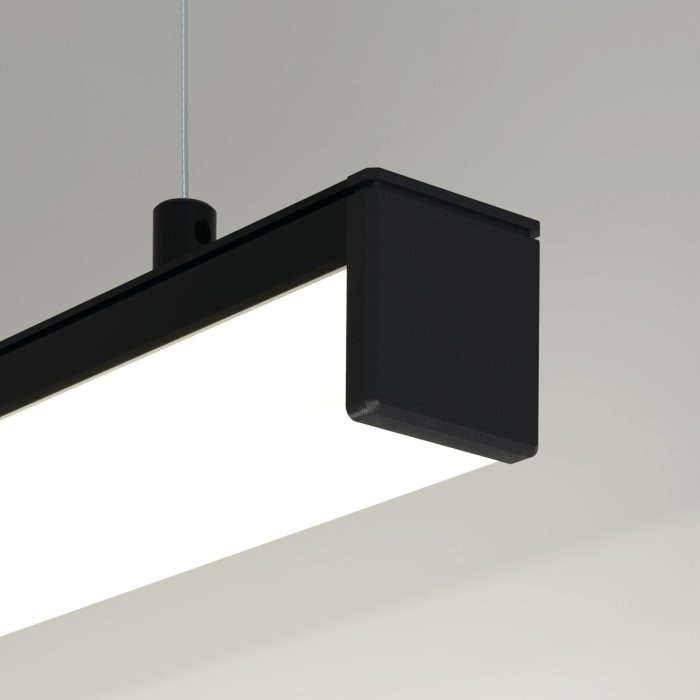

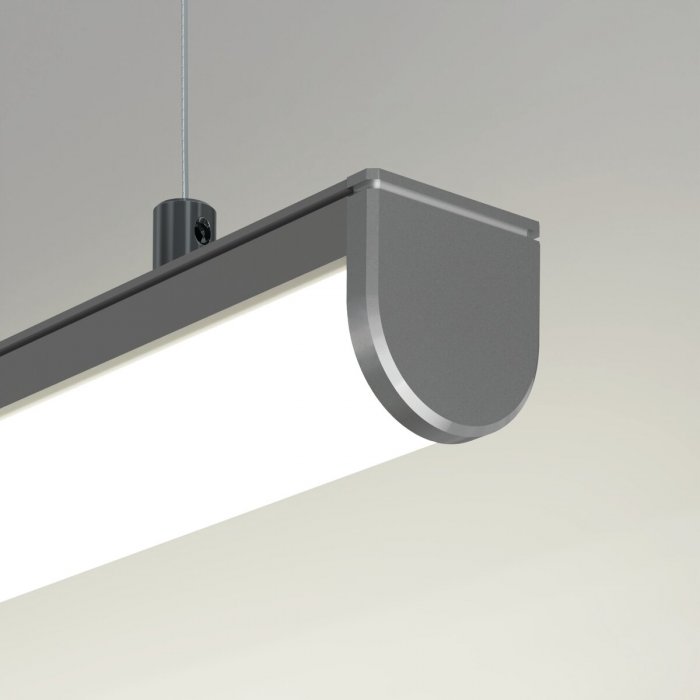

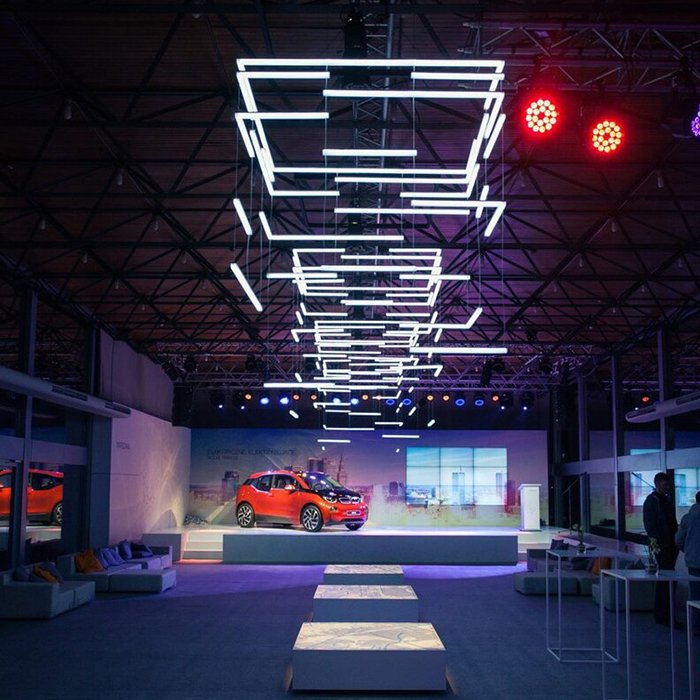

- Lineárne svetlo na zavesenie

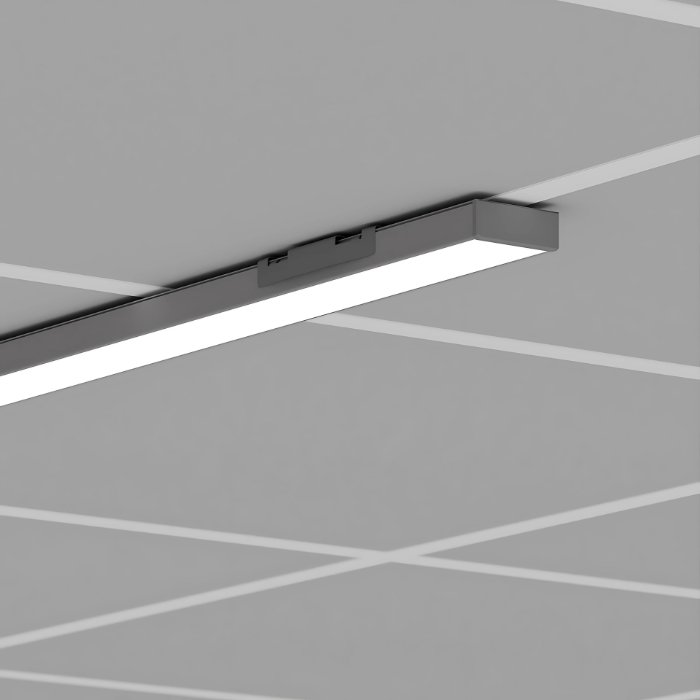

- S AM-24 osvetlenie do kazetového stropu

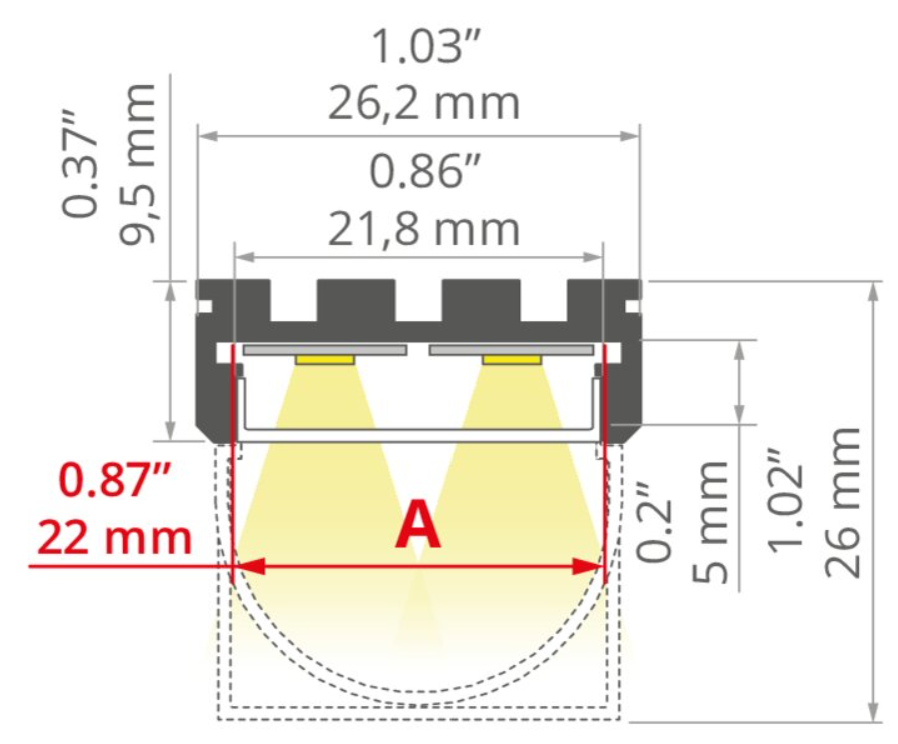

Technický výkres
Dodatočné parametre
| EAN: | Zvoľte variant |
|---|---|
| počet LED pásikov: | až 2 |
| farba: | strieborná, čierna, biela |
| šírka profilu: | 0 - 27 mm |
| typ montáže: | povrchová, zavesením |
| špecifické funkcie: | možnosť ohýbania |
| tvar rezu profilu / lišty: | obdĺžnikový |
| dosiahnuteľné IP svietidla: | IP67 |
| spájanie profilov: | ZM - malý zámok |
| typ zavesenia profilu: | ZM - malý zámok |
| dĺžka profilu: | 1 m, 2 m, 3 m |
| prostredie: | vnútorné (interiér), vonkajšie |
| smer svietenia: | priame osvetlenie |
| špecifické umiestnenie: | kazetový strop |
| typ profilu / lišty: | profil na 2 a viac LED pásikov |
| účel osvetlenia: | hlavné |
| umiestnenie: | na strop, na stenu |
| montážny systém: | ZM |
| výrobca: | KLUŚ |
| sku kód: | A05556A |
| výška: | 10 mm |
| šírka: | 26 mm |
| tolerancia dĺžky: | ±1% |
| odporúčaný max. výkon pre osadenie LED pásikov: | 24 W |
Produkt nájdete v tejto kategórii
-
Všeobecné pokyny (265.6 kB)
-
Závesné pokyny (220.1 kB)
-
Inštrukcie na používanie (477.9 kB)
-
Línia svetla (187.1 kB)
-
Fotometria (27.8 MB)
-
3D Model (127.6 kB)
-
2D Model (37.2 kB)
-
Vyhlásenie o zhode CE (178.1 kB)
-
Karta produktu (773.7 kB)
video
video

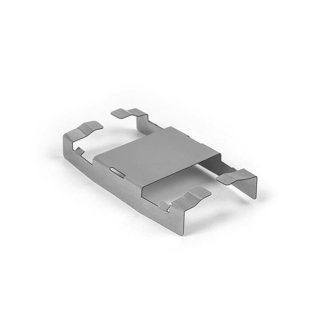

Úchytky a pružiny
Závesné systémy
Uhlové spojky
Ostatné súčiastky
Káblová krytky
Tento hliníkový profil dokáže na 1bm ochladiť až 24W. Táto kombinácia je možná vďaka až dvom radom LED pásku.
