Podrobný popis

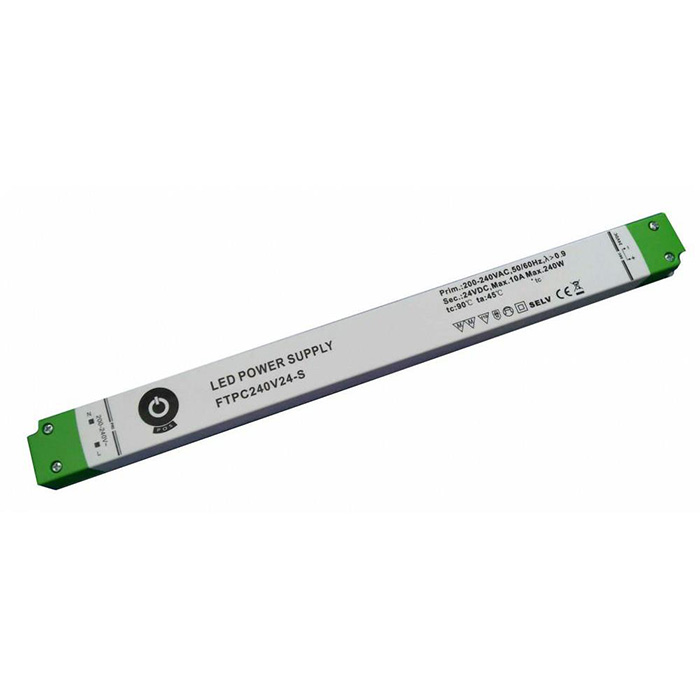

Napäťový zdroj POS FTPC240V24-S s výstupným stejnosmerným napätím 24V, prúdom 10A a výkonom 240W. Tieto elektronicky spínané zdroje rady FTPC sa s obľubou označujú tiež ako LED zdroje. Sú vhodné najmä pre napájanie ledkového pásika a k výrobe osvetlenia. Pozdĺžny LED zdroj 24V série FTPC-S ponúka kompaktné rozmery, ochranu skrutkovacích svorkovníc a napájaných elektrických káblov pastovou krytkou. Je možné použiť pre priamu montáž na horľavé materiály ako je drevo, MDF dosky a ďalšie truhlárske prvky. Najmä vďaka tejto vlastnosti je treba použiť tento LED zdroj pre osvetlenie LED pásika v nábytku. Pozdĺžne trafo 24V je vďaka pozdĺžnemu tvaru určené pre montáž do svietidla alebo hliníkovej lišty pre LED pásiky. Zdroj pre LED pás POS vyniká kvalitným spracovaním, certifikovaním niekoľkými prevádzkovými hodinami a pokročilými funkciami. Elektronika LED zdroja chráni proti skratu, napájaniu a nadmernej prevádzke. Zdroj pre LED pás je určený v plastovom kryte a splňuje triedu krytu IP20. Chladenie LED zdroja je pasívne, vďaka tomu je napájanie LED pásika úplne tiché. Trafo pre LED pásy s vysokou účinnosťou a efektivitou prevádzky.
Montáž
K montáži LED zdroja využívajú napájací kábel, WAGO svorky alebo prepojky a napájací kábel pre LED pásik. LED zdroj 24V je osadený skrutkovacou svorkovnicou pre ľahké prichytenie napájacích káblov 2x1. Montáž by mala vykonať odborne spôsobilá osoba.
Vlastnosti
- Pasívne chladenie LED zdroja - prevádzka je úplne tichá
- MM – schválenie pre použitie v nábytku
- Pripojenie vodičov krytými skrutkovacími svorkami
- Malé a kompaktné rozmery
- SELV ochrana
- Certifikované na inštaláciu do nábytku
- TÜV certifikácia
- Ochrany: proti skratu, prepätiu a preťaženiu
- Trieda krytia IP20
- CE, ROHS a REACH
Použitie
- Zdroj pre LED pásik
- Trafo pre LED pásik
- Trafo pre LED osvetlenie
Upozornenie
Tento 24V spínaný zdroj vyžaduje použitie spolu s LED ovládačmi pre stmievanie LED pásikov.
Pri trvalej prevádzke spínaných zdrojov je maximálne požadované zaťaženie min. o 20% menšie, než je hodnota zdrojov. Ak je 24V zdroj používaný v komerčných, či verejných priestoroch, odporúčame pre bezproblémovú a bezporuchovú prevádzku rezervu min. 30% pre zachovanie čo najdlhšej životnosti zdroja. Ak si nie ste istí, ako určiť potrebný výkon zdroja, využite k tomu náš návod na výpočet sily zdroja.
Technický výkres
Dodatočné parametre
| EAN: | 5901885200644 |
|---|---|
| IP krytie: | IP20 - interiérový (bez krytia) |
| rada: | FTPC-S |
| výstupné napätie: | 24 V |
| výstupný výkon: | ≤ 500 W |
| inštalácia: | podľa normy MM (do nábytku) |
| ďalšie funkcie: | tiché zdroje pri stmievaní LED stmievačom, SELV (zvýšená bezpečnosť zdroja), SLIM zdroj (vhodné do LED profilu) |
| typ zdroja: | napätový CV (constant voltage) |
| výrobca: | POS |
| rozmery (d/š/v): | 356,4 x 32,1 x 22,3 mm |
| vstupné napätie: | 180 - 264 VAC / 47 - 63 Hz |
| krytie: | IP20 |
| maximálne prúdové zaťaženie: | 10 A |
| výstupné napätie: | 24 V |
| maximálny výstupný výkon: | 240 W |
| nábehový prúd (studený štart): | 75 A (230 VAC) |
| účinník: | 0,95 (230 VAC) |
