SLIM CCT LED pásik 24V | IP20 | 18W | 192LED | CRI90+ | Premium

Podrobný popis

SLIM CCT LED pásik 24V s technológiou SMD (Surface Mounted Diode) s príkonom 18W/1m a produktovým označením CCT24192 je výrobkom s mimoriadnou flexibilitou a modularitou použitia. Pri jeho návrhu a výrobe dbali technickí dizajnéri, aby funkčnosť, kvalita a produktový dizajn výrobku tvoril harmonický celok. Výsledkom produktového dizajnu je kvalitný CCT LED pásik 24V v PROFI technickom prevedení s EPREL certifikáciou.

LED pásik 24V spĺňa triedu krytia IP20. Je osadený značkovými čipmi Sanan v počte 192 LED /1m s vernosťou podania farieb CRI90 + (Color Rendering Index). Efektivitu a svietivosť zaisťuje vysoký svetelný tok až 2121 lm/ 1 bežný meter s rozsahom farebných teplôt:

• 2200K(936 lm/m) - 6500K(1166 lm/m) CCT (Correlated Color Temperature)

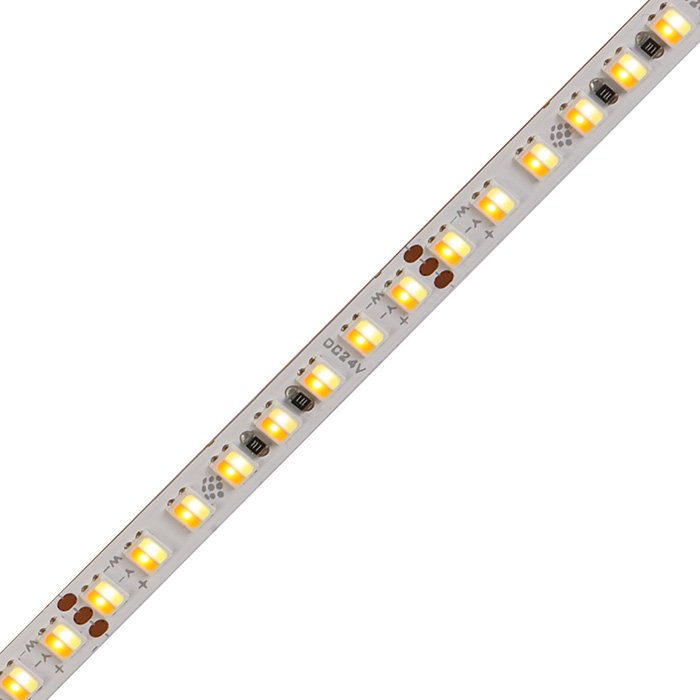

SMD 2835 technológia sa vyznačuje veľkou efektivitou a účinnosťou. Konštrukčne je myslené aj na veľmi dobré chladenie. Diódy LED pásika sú namontované na hliníkovej chladiacej podložke. Tento aspekt predlžuje životnosť a umožňuje pre LED pásik SMD2835 24V dosahovať vysokú svietivosť.

Dôkladne bol vybraný aj podkladový materiál a štruktúra. 24V CCT LED pásik s označením CCT24192 je postavený na tlačenom spoji PCB (Printed Circuit Board) so šírkou 6mm, deliteľnosťou každých 41,67 mm a podielom medi 3OZ. Vysoký podiel medi 3OZ pri výrobe zaisťuje pre LED pásik 24V:

• nízky úbytok jasu osvetlenia pri väčších dĺžkach
• dobré chladenie LED pásika = dlhá životnosť

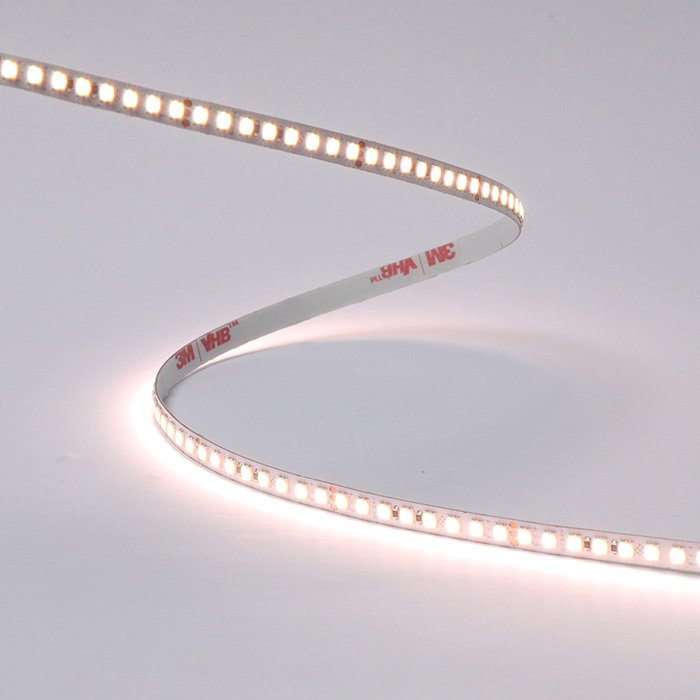

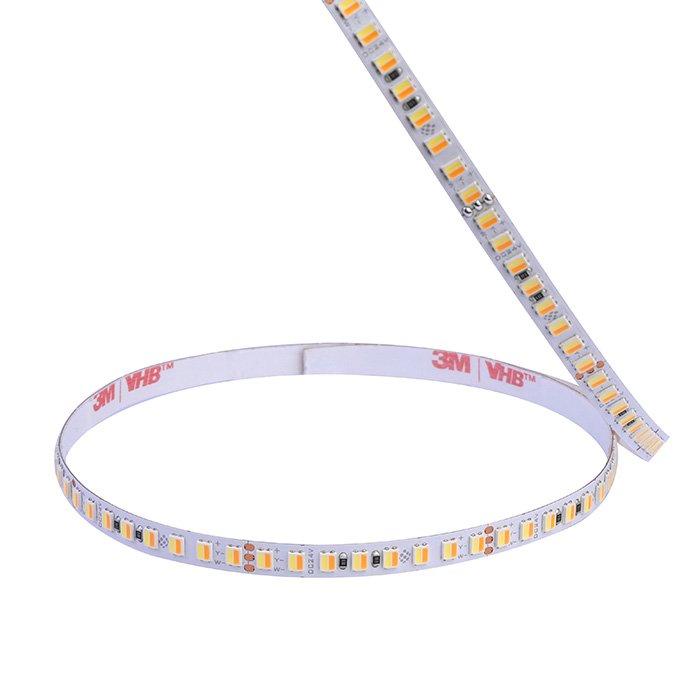

Na spodnej strane CCT LED pásika - CCT24192 nájdete obojstrannú lepiacu pásku najvyššej rady 3M VHB. Tá zaistí vynikajúcu priľnavosť k hliníkovému povrchu, ktorý je typický pre LED profily. Použitie LED profilu pre inštaláciu LED pásika odporúčame ako jedinú a správnu možnosť.

Na mixovanie farieb, úpravu farebnej teploty, stmievanie alebo tvorbu scén osvetlenia je potrebné riadiace jednotky/ovládače. 24V CCT LED pásik s označením CCT24192 s príkonom 18W pracuje v režime 1+1=1. Tento režim ovládania teploty farieb CCT najlepšie zabezpečí CCT LED ovládače z našej ponuky.

Napájať CCT LED pásik 24V s označením CCT24192 je potrebné jednosmerným napätím DC 24V. Na tento účel sú vhodné moderné, energeticky účinné a efektívne LED zdroje.

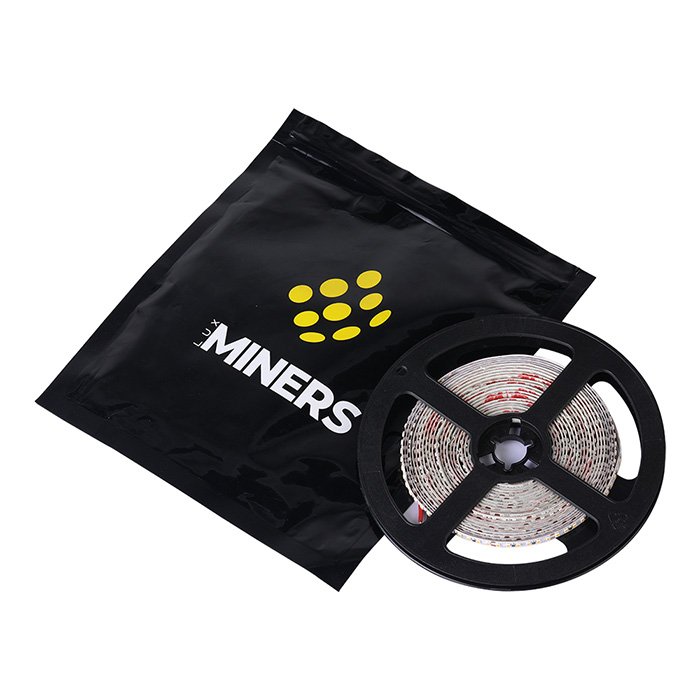

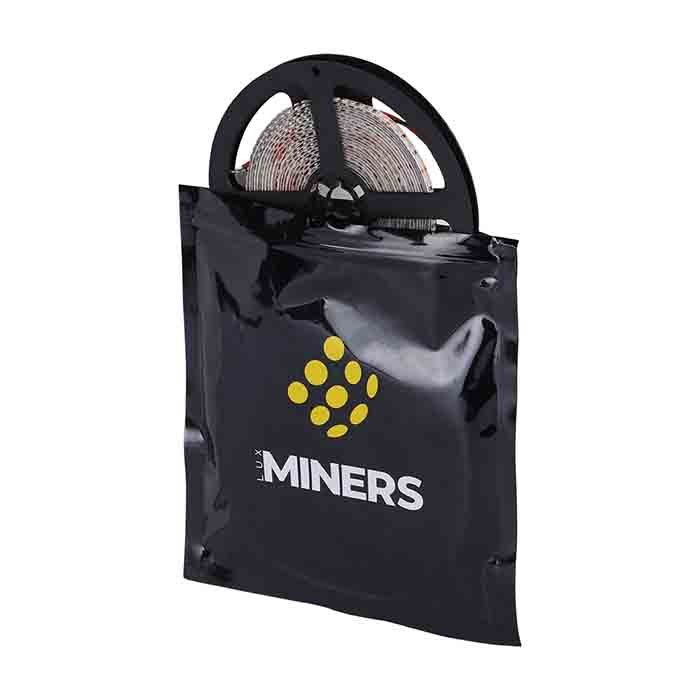

Originálny návin CCT LED pásika 24V na kotúči v balení je 5m. Predaj je realizovaný po 1 bežnom metre.

#kalkulacka#

Montáž

Vlastnosti

• LED pásik CCT 24V CCT24192
• Teplota svetla v mimoriadnom rozsahu: 2200K-6500K CCT (Correlated Color Temperature)
• Napájacie napätie: 24V DC | Príkon: 18W /1m
• Počet LED diód: 192/1m
  • 192 LED WW (Warm white) | Príkon: 9W /1m
  • 192 LED CW (Cold white) | Príkon: 9W /1m
• Deliteľnosť LED pásika: každých 41,67mm
• LED technológia: SANAN SMD-2835 | (Surface Mounted Diode)
• Vyžarovací uhol: 120°
• Index podania farieb: CRI>90 | vysoké CRI s verným podaním farieb
• Trieda krytia: IP20 | LED pásik je vhodný do interiéru | Nemá zvýšenú odolnosť proti vlhku a vode
• Doska plošných spojov: 3OZ | PCB (Printed Circuit Board)
• Obojstranná lepiaca páska typ: 3M VHB RED
• Odporúčaná prevádzková teplota: -15 °C až max. 60 °C
• CE-EMC, CE-LVC, CE-RoHS
• EPREL certifikácia

Upozornenie:

Vyvarujte sa najčastejšej chyby v zapojení LED pásika:

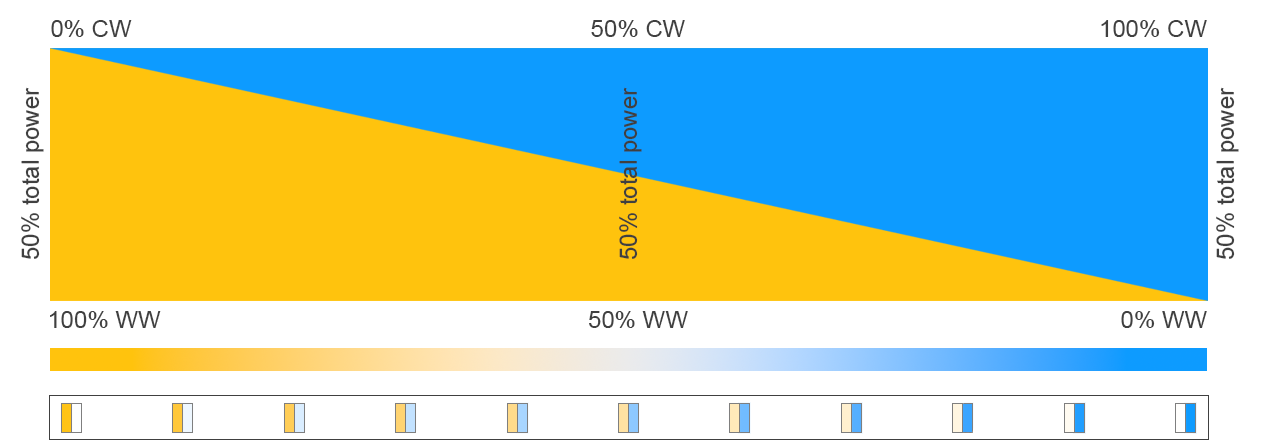

• Nedodržanie režimu 1+1=1 (9W + 9W = 9W) pomocou CCT LED ovládača
• Montáž LED pásika bez využitia hliníkovej podložky alebo LED profilu na dobu dlhšiu ako 1 minútu.

Môže mať za následok prekročenie prevádzkových teplôt ledkového CCT pásika CCT24192. Nadmerné zahriatie LED pásika vedie z dlhodobého hľadiska k veľkej degradácii jeho svietivosti alebo úplnému zničeniu.

Použitie

• Výroba CCT LED svietidla
• Osvetlenie 24V CCT LED pásikom

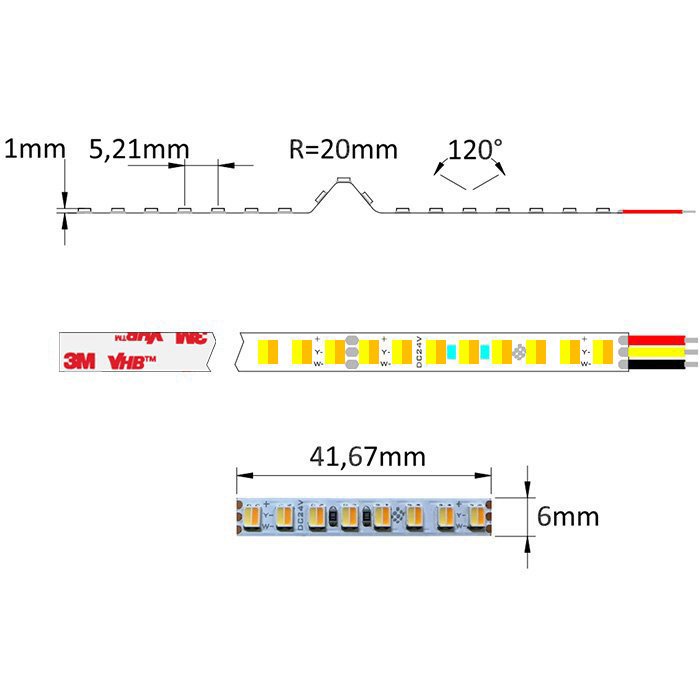

Technický výkres
