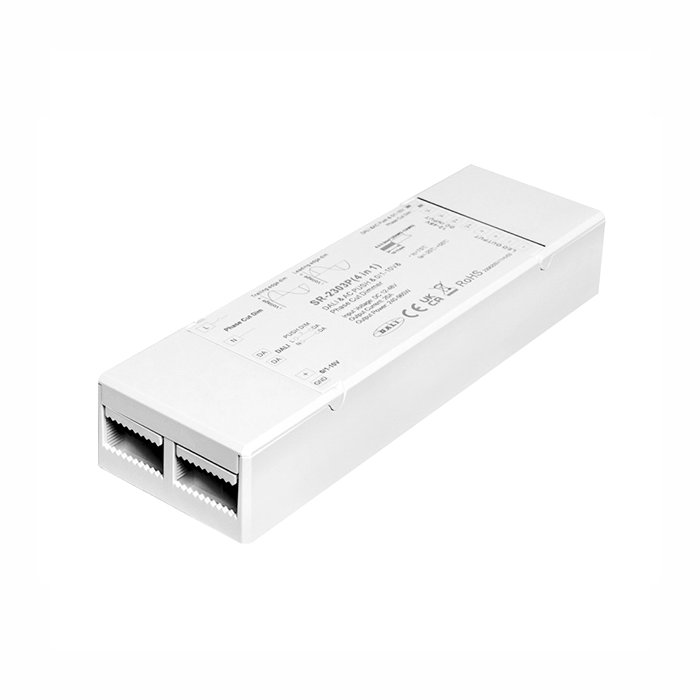

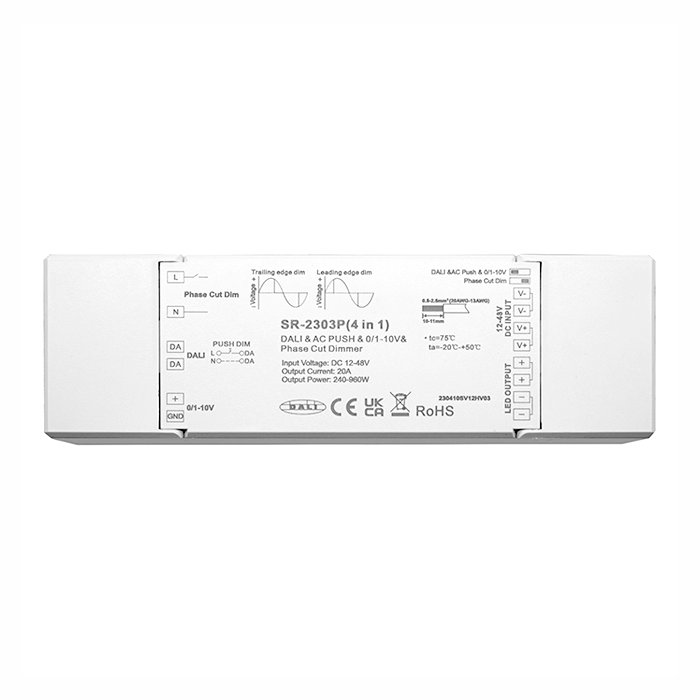

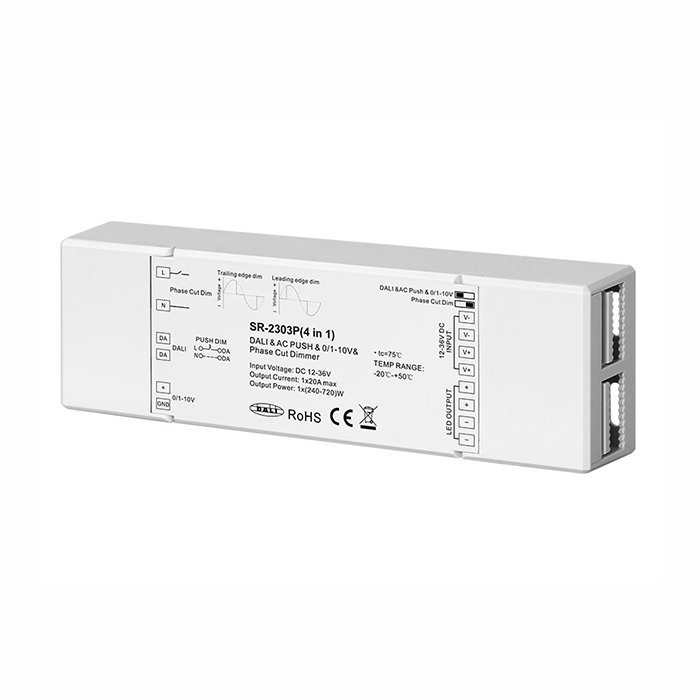

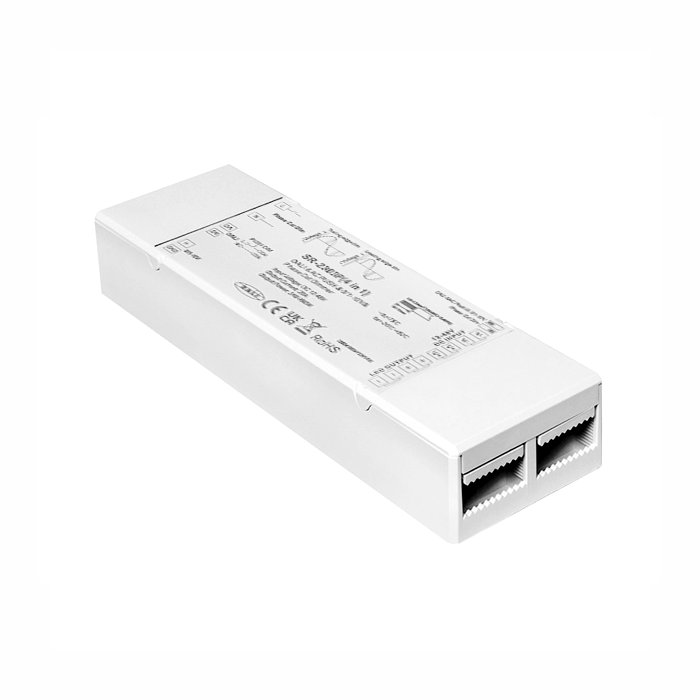

DALI, TRIAK, 0-1/10V stmievač pre LED pásiky 4in1 Sunricher 1x20A

Kód: SR-2303P 4IN1
Novinka
Značka: Sunricher
57,18 € / ks 47,65 € bez DPH
Skladom
Môžeme doručiť do:
24.4.2024
  • Univerzálny DALI stmievač pre LED pasiky
  • Možnosť výberu riadiaceho signálu: DALI, TRIAK, 0,1/10V, PUSH-DIM
  • Pre napätie DC 12V, 24V, 48V (rozsah 12V - 48V)
  • Kompatibilný so všetkými DALI systémami (podporuje DALI DT6 i DT8)
  • PUSH-DIM funkcia s možnosťou pripojenia tlačidla
  • Vynikajúca technická kvalita a spoľahlivosť

Detailné informácie

Podrobný popis



Stmievač pre LED pásiky Sunricher SR-2303P 4in1 ke zariadenie slúžiace na reguláciu intenzity a mixovanie farieb osvetlenia LED pásikmi v aplikáciách Smart Home domácnosti alebo priemyselnej automatizácie. Pre ovládanie výstupného napätia DC 12V - 48V so záťažou 1x20A môžete zvoliť vstupný riadiaci signál:

  • DALI (DT6)
  • TRIAK - stmievanie 230V
  • 0-1/10V
  • PUSH-DIM

LED stmievač Sunricher SR-2303P 4in 1 môžete využiť pre tieto scenáre zapojenia:

  • DIM - 1x 20A - 20A na kanál (možnosť pripojenia a ovládania LED bielych alebo farebných pásikov)

Univerzálny stmievač na LED pásiky ponúka modulárne využitie a vzájomnú kompatibilitu so všetkými DALI, TRIAK, 0-1/10V systémami, čo umožňuje vytvoriť zložité konfigurácie osvetlenia s rôznymi scénami. Pridávame ďalšie charakteristické funkcie jednotky SR-2303P 4in1:

  • Maximálna záťaž stmievača pre LED pásiky je 1x20A pri 12V - 240W, pri 24V - 480W (pre vyšší príkon osvetlenia je potrebné využiť LED zosilňovače signálu)
  • Využíva protokol DALI (DT6)
  • Podporuje zostupnú i nábežnú hranu TRIAK stmievania
  • Možnosť zapojenia PUSH-DIM zbernice pre tlačidlové vypínače
  • Efekt pozvoľného rozsvietenia a zhasnutia osvetlenia
  • Pamäť na poslednú nastavenú hodnotu pri výpadku prúdu
  • Plynulá zmena farieb a jasu osvetlenia

Napájať DALI stmievač LED pásikov Sunricher SR-2303P 4in1 je možné pomocou LED zdroja. Odporúčame vybrané zdroje pre PWM (Pulse Width Modulation) stmievanie, ktoré sú takmer bez rušivých zvukových prejavov.

DALI stmievač LED pásikov Sunricher SR-2303P 4in1 je sofistikovanou jednotkou pre ovládanie osvetlenia. Spoločnosť Sunricher je rešpektovaným svetovým výrobcom inteligentných osvetlovacích riešení. Táto spoločnosť je známa technickou kvalitou a inovatívnymi produktami, ktoré spĺňajú najvyššie štandardy bezpečnosti, účinnosti a dizajnu.

Montáž

Konfigurácia je možná pomocou zbernice DALI MASTER. Pre programovanie regulácie osvetlenia DALI sú potrebné odborné znalosti. Pre pripojenie prívodných aj odchádzajúcich káblov je pripravená skrutkovacia svorkovnica. Univerzálny DALI stmievač LED pásikov SR-2303P 4in1 odporúčame profesionálom v odbore.

Vlastnosti

  • Stabilný a spoľahlivý DALI stmievač LED pásikov
  • Napájacie napätie: DC 12V-48V
  • Záťaž LED prijímača: 1x20A
  • Prevádzková teplota 0 - 40 ° C pri vlhkosti 8 - 80%
  • Certifikácia: CE, TUV, ROHS, DALI
  • Kompatibilný s DALI štandardami:  IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011

Použitie

  • DALI stmievač LED pásikov
  • 0/1-10V stmievač LED pásikov
  • TRIAK stmievač LED pásikov

Technický výkres

Sunricher jednokanálový stmívač 4v1 (SR-2303P 4in1)-Technický výkres

Popis svorek

Sunricher jednokanálový stmívač 4v1 (SR-2303P 4in1)-Beschreibung svorek

Schéma zapojenie

Sunricher jednokanálový stmívač 4v1 (SR-2303P 4in1)-Schéma zapojení 1

Sunricher jednokanálový stmívač 4v1 (SR-2303P 4in1)-Schéma zapojení 2

Dodatočné parametre

Kategória: DALI - pre jednofarebné LED pásiky
Záruka: 2 roky
napätie: 12 V - 36 V
? typ ovládača: jednokanálový
spôsob stmievania a ovládania: push dim, 0/1-10V, DALI, zmenou napätia na vstupe
výrobca: Sunricher
napájacie napätie: 12-36V DC
rozmery (d/š/v): 170 x 53,4 x 28mm
krytie: IP20
farba: biela
materiál: plast
výstupné napätie: 12-36V DC
maximálne prúdové zaťaženie: 1 x 20A (pre 12V 240W), (pre 24V 480W)
